- 產品描述
- 技術參數
-
- 商品名稱: TY503 四柱數控液壓機
- 商品編號: E002
精密儀表、電子、軸承、軸套水泵、渦輪增壓器、變速箱、齒輪、汽車底盤零件、后橋,副車架減震器襯套等的壓裝。
應用領域
◎ 汽車行業：發動機組件壓裝（缸蓋、缸套、油封等）、轉向器組件壓裝（齒輪、銷軸等）、傳動軸組 件壓裝、齒輪箱組件壓裝、剎車盤組件壓裝等；
◎ 電機行業：微電機組件壓裝（主軸、殼體等）、電機組件壓裝（軸承、主軸等）；
◎ 電子行業：線路板組件壓裝（插件等）、電子零部件壓裝；
◎ 家電行業：家電配件壓裝、家電配件鉚接等；
◎ 機械行業：機械零部件壓裝、自動化組線、易損件壽命測試等；
◎ 其它行業：其它需要精密控制壓裝位移與壓裝力的。
用途
精密儀表、電子、軸承、軸套水泵、渦輪增壓器、變速箱、齒輪、汽車底盤零件、后橋,副車架減震器襯套等的壓裝。
特點
◆ 采用高精密位移傳感器檢測，重復定位精度高，可達±0.02mm；
◆ 與傳統同類機型相比較，節能達30%；
◆ 在全自動生產模式下較傳統機型的生產周期可縮短約20%；
◆ 系統管理員用戶可根據實際需求新增、刪除操作用戶并分配操作權限以限定操作用戶的使用范圍；
◆ 配方記憶功能：更換產品型號時只需要調出以前此型號使用過的配方即可進行生產活動。無需重復繁雜的調試工作；
◆ 位置和壓力兩種控制模式，用戶可根據實際需求進行選擇；
◆ 具備過程壓力曲線描繪功能；
◆ 對于零件壓入的過程產生的過盈數據、壓力峰值數據、到位位置數據具有判定及報警輸出功能，幫助用戶及時的了解壓裝的產品的質量情況；
◆ 條形碼掃描功能：可以幫助用戶快速的存儲、調用配方參數并且使產品質量可追溯；
◆ 可對壓裝到位數據、峰值壓力、5點檢測數據，存入人機，并可通過U盤，以EXCEL格式下載至個人電腦;也可通過網絡直接保存到個人電腦；
-

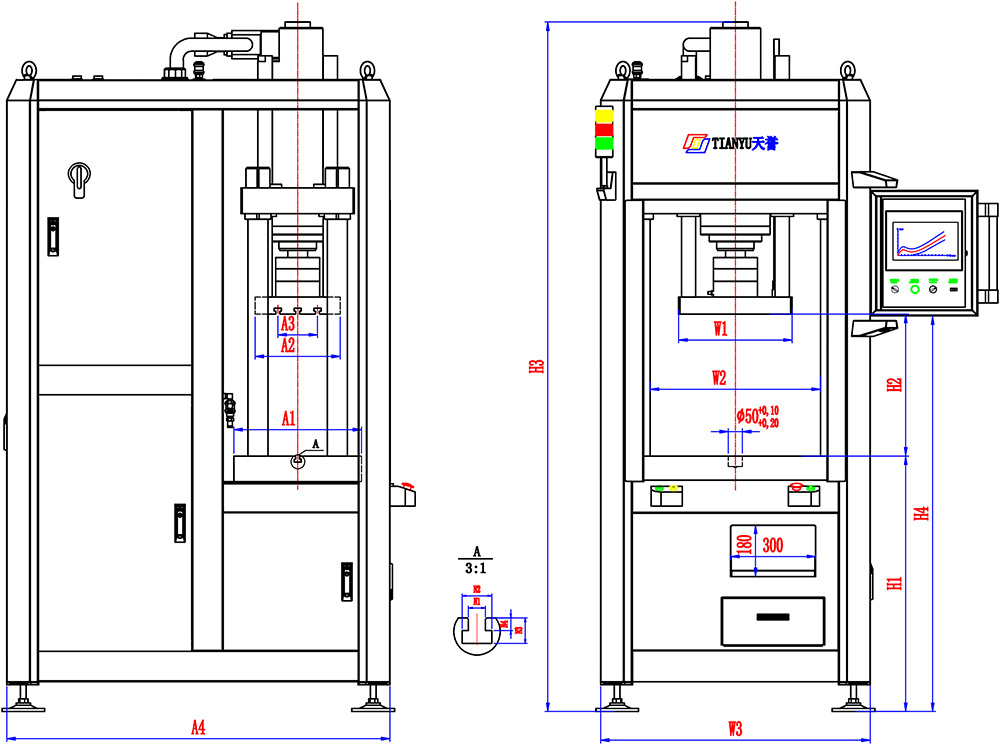

機器外形尺寸表 Machine size table
型號Model H1
H2
H3
H4
W1
W2
W3
Al
A2
A3
A4
N1-N2-N3-N4
TY503-150
900
500
2430
1400
600
400
950
450
300
140
1350
14-25-21-11
TY503-250
900
500
2430
1400
600
400
950
450
300
140
1350
14-25-21-11
TY503-400
900
500
2430
1400
600
400
950
450
300
140
1350
14-25-21-11
TY503-500
900
500
2500
1400
600
450
950
450
300
140
1350
18-32-28-14
TY503-600
900
500
2500
1400
600
450
1000
500
300
140
1350
18-32-28-14
技術參數 Technical parameters
型號Model
TY503-150
TY503-250
TY503-400
TY503-500
TY503-600
出力范圍
Pressure range
15-150Kn
25-250Kn
40-400Kn
50-500Kn
60-600Kn
液體壓力
Liquid pressure
1. 6-12. 5Mpa
1. 6-16. 5Mpa
2-20Mpa
2-20Mpa
2-20Mpa
油紅行程 Cylinder stroke
400MM
400MM
400MM
400MM
400MM
下降速度
Descent speed
190MM/S
180MM/S
180MM/S
190MM/S
210MM/S
回升速度
Rise speed
125MM/S
170MM/S
140MM/S
140MM/S
190MM/S
工進速度
Pressing speed
20MM/S
19MM/S
15MM/S
15MM/S
19MM/S
電機功率
Motor power
2.2KW
3.7KW
5. 5KW
7.5KW
11KW
設備重量
Machine weight
1700kg
2000kg
2500kg
3000kg
3500kg
位移精度
Position accuracy
±0. 02
測力精度
Force sensor accuracy
0.1%FS
使用電源
Power supply
AC380V 50HZ
