- 產品描述
- 技術參數
-
- 商品名稱: TY502 單柱數控液壓機
- 商品編號: E001
精密儀表、 電子、 軸承、軸套水泵、渦輪增壓器、變速箱、齒輪、汽車底盤零件、后橋、副車架減震器襯套等的壓裝。
應用領域
◎ 汽車行業：發動機組件壓裝（缸蓋、缸套、油封等）、轉向器組件壓裝（齒輪、銷軸等）、傳動軸組 件壓裝、齒輪箱組件壓裝、剎車盤組件壓裝等；
◎ 電機行業：微電機組件壓裝（主軸、殼體等）、電機組件壓裝（軸承、主軸等）；
◎ 電子行業：線路板組件壓裝（插件等）、電子零部件壓裝；
◎ 家電行業：家電配件壓裝、家電配件鉚接等；
◎ 機械行業：機械零部件壓裝、自動化組線、易損件壽命測試等；
◎ 其它行業：其它需要精密控制壓裝位移與壓裝力的。
用途
精密儀表、 電子、 軸承、軸套水泵、渦輪增壓器、變速箱、齒輪、汽車底盤零件、后橋、副車架減震器襯套等的壓裝。
設備功能
1、提供30-500KN可設定的壓裝力（直接在觸摸屏上進行設定）；
2、過盈力的上下限報警，壓入過程中取五點進行對比；
3、過盈數據存儲功能，并可導出至個人電腦，并以EXCEL表格方式打開，以便查詢；
4、參數的修改與調用需通過密碼或U盤加密狗的方式進入方可操作，具有9999999套可存儲的壓裝參數，
管理員具有參數的修改與保存權限，操作員只有選型圖號調入使用權限；
5、具有峰值報警功能，也就是可對設每一次的壓裝，將進行力傳感器的最大壓力捕捉，然后進行上限下限報警，
提示設定壓力與實際壓力是否在相差范圍內；
6. 可以對設備發出的報警做出相應的文字提示；
7、實時顯示力與位移壓的壓裝曲線；
8、以0.01MM的重復顯示精度實時顯示當前壓裝位置；
9、可對最終壓裝位置進行上下限對比,能檢測到零配件漏裝或誤裝及其它原因影起的未裝配到位；
10、可在觸摸屏上任意設定油缸的回升停止位置、減速位置，下降安全位置。保壓時間；
11、具有二色報警指示燈，并帶蜂鳴器。
、
-

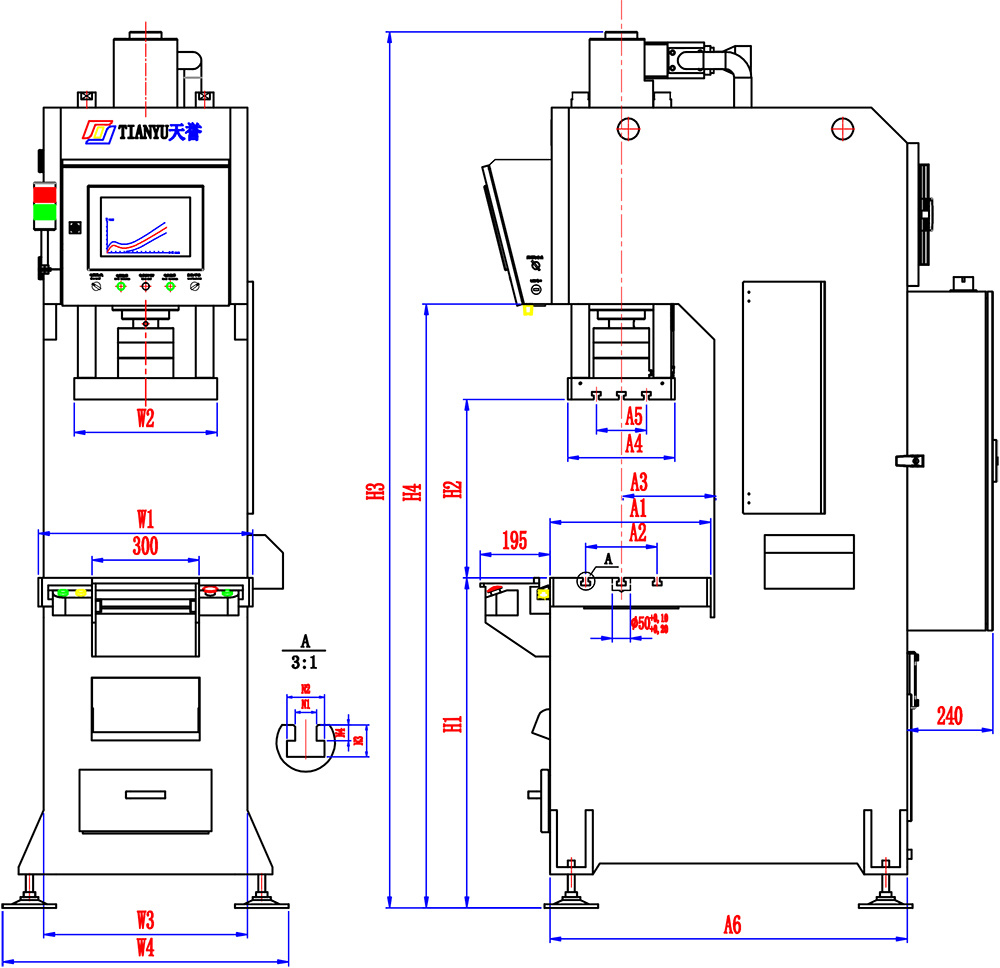

機器外形尺寸表 Machine size table
型號Model
H1
H2
H3
H4
W1
W2
W3
W4
Al
A2
A3
A4
A5
A6
N1-N2-N3-N4
TY502-150
900
500
2400
1680
600
400
570
770
450
200
260
300
140
1000
14-25-21-11
TY502-250
900
500
2450
1680
600
400
570
770
450
200
260
300
140
1040
14-25-21-11
TY502-400
900
500
2450
1580
600
400
570
770
450
200
260
300
140
1140
14-25-21-11
TY502-500
900
500
2500
1680
650
450
620
820
450
200
260
300
140
1200
18-32-28-14
TY502-600
900
500
2600
1680
700
500
670
870
500
200
310
350
140
1250
18-32-28-14
技術參數 Technical parameters
型號Model
TY502-150
TY502-250
TY502-400
TY502-500
TY502-600
出力范圍
Pressure range
15-150Kn
25-250Kn
40-400Kn
50-500Kn
60-600Kn
液體壓力
Liquid pressure
1. 6-12. 5Mpa
1. 6-16. 5Mpa
2-20Mpa
2-20Mpa
2-20Mpa
油缸行程
Cylinder stroke
400MM
400MM
400MM
400MM
400MM
下降速度
Descent speed
190MM/S
180MM/S
180MM/S
190MM/S
210MM/S
回升速度
Rise speed
125MM/S
170MM/S
140MM/S
140MM/S
190MM/S
工進速度
Pressing speed
20MM/S
19MM/S
15MM/S
15MM/S
19MM/S
電機功率
Motor power
2.2KW
3.7KW
5.5KW
7.5KW
11KW
設備重拿
Machine weight
1700kg
2000kg
2500kg
3000kg
3500kg
位移精度
Position accuracy
±0.02
測力精度
Force sensor accuracy
0.1%FS
使用電源
Power supply
AC380V 50HZ
